PA44-40-01-PD(Z) Data Sheet
44 pin PLCC socket/40 pin DIP 0.6” plug
Supported Device/Footprints
These adapters connect a PLCC package to a 40 pin DIP
footprint. They allow programming of some 44 PLCC devices in
their 40 DIP footprint.
Other devices that require the same mapping are also
supported. Below is a partial list of devices known to work with
this adapter.
Zilog: Z86C21/ E21/ C61/ E61
Footprint: Same device 40 DIP
Adapter Construction
These adapters are made up of 3 sub-assemblies. They
assemble via connectors making the adapter modular. This way
the sub-assemblies can be replaced easily.
When disassembling the adapter take care not to bend the pins.
When reassembling the adapter note the pin 1 indicators to align
the parts correctly.
The following chart lists the adapters described by this datasheet
and their subassemblies.
Adapter
Test Socket
Top Board
Bottom Board

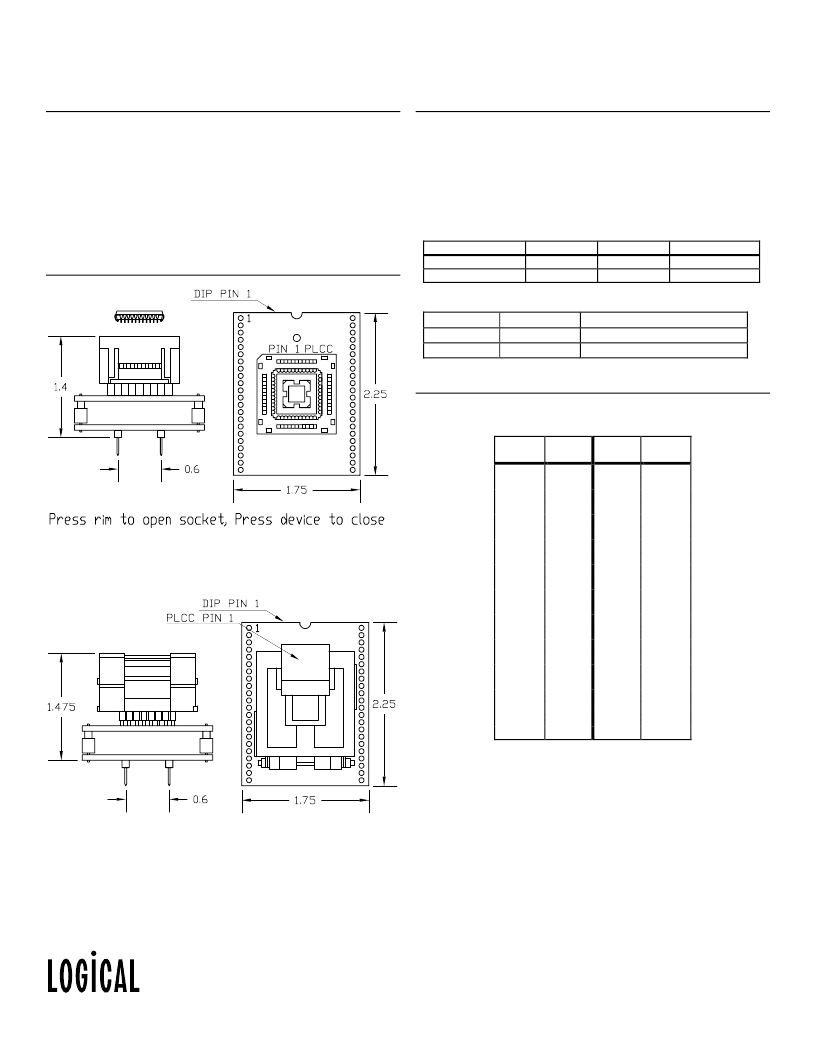

Adapter Dimensions
PA44-40-01-PD
PA44-40-01-PDZ
44-306
44-400
44PL2-3
44PL2-Z
44-40-01
44-40-01
Test Sockets
LSC #
44-306
44-400
Style
Auto-Eject
Lidded ZIF
Mfgr/Pn
Yamaichi IC120-0444-306
Yamaichi IC51-0444-400
Adapter Wiring
The following chart shows the connections from the PLCC
device to the adapter’s DIP plug.
PLCC
Socket
1
2
3
4
5
6
DIP
Plug
1
2
3
4
5
N/C
DIP
Plug
40
39
38
37
36
N/C
PLCC
Socket
44
43
42
41
40
39
PA44-40-01-PD
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
6
7
8
9
10
11
12
13
14
15
N/C
16
17
18
19
20
35
34
33
32
31
30
29
28
27
26
N/C
25
24
23
22
21
38
37
36
35
34
33
32
31
30
29
28
27
26
25
24
23
Skip and short notation: (6, 17, 28, 39)
PA44-40-01-PDZ
Logical Systems Corporation
PO Box 6184, Syracuse, NY 13217-6184 USA
Tel (315) 478-0722, FAX (315) 479-6753
S Y S T E M S www.logicalsys.com, Email: info@logicalsys.com
PA44-40-01-PD(Z) Data Sheet
Doc: 444001PD.DOC
Rev 02/08/00
Page 1 of 1
